Butt Manual Hydraulic

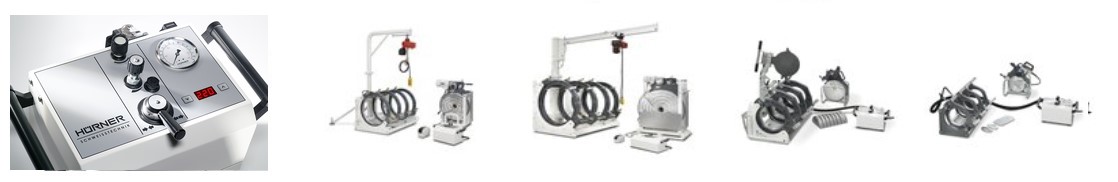

HÜRNER WHITELINE MANUAL HYDRAULIC
	Sê-ri Máy hàn Manual Hydraulic trong thế hệ WhiteLine với chất lượng sản xuất vượt trội và khả năng mở rộng của nó dưới dạng nâng cấp dễ dàng tích hợp ghi dữ liệu với cài đặt bộ ghi dữ liệu SPG 2.0. Máy được trang bị một bộ phận thủy lực, với vỏ bọc là một tấm chắn và bụi bẩn cho tất cả các thành phần bên trong. Các điều khiển bảng mặt trước cũng được bao gồm trong bảo vệ xâm nhập theo xếp hạng IP 54 (trong đó IP 64 có thể theo yêu cầu). Tất cả các kết nối, bao gồm cả ổ cắm điện để sử dụng cho người vận hành, thuận tiện, được đặt ở phía sau bộ điều khiển. Cả công cụ đối diện và bộ phận làm nóng cũng được kết nối ở bảng mặt sau của bộ điều khiển thủy lực. Do đó, không cần thêm đơn vị phân phối điện. HỆ THỐNG GIÁM SÁT HÀN : Nhiệt độ phần tử gia nhiệt MÀN HÌNH HIỂN THỊ : Ký tự số 7 đoạn, chiều cao ký tự 10 mm HỆ THỐNG THUỶ LỰC Chỉ cần một nguồn cung cấp điện cho tất cả các kết nối và ổ cắm điện bổ sung ở mặt sau của vỏ Hệ thống điều khiển nhiệt độ kỹ thuật số Đơn vị thủy lực trong vỏ bọc bằng thép chắc chắn, có trọng lượng chỉ 19,5 kg (lên đến 355 mm) Áp lực tối đa : O.D. 355 mm, 130 bar; O.D. 500 - 630 mm, 150 bar; O.D. 800 - 1600 mm, 220 bar Áp lực hàn hiển thị trên đồng hồ đo áp kế chính xác, không cần bảo trì Hệ thống thủy lực dễ dàng nâng cấp với hệ thống ghi dữ liệu SPG: Cảm biến áp suất 160 bar đặt vào hệ thống thủy lực Hỗ trợ chuyên dụng được đặt ở góc của bộ phận thủy lực cho bộ ghi dữ liệu, được thực hiện cho môi trường làm việc khắc nghiệt Đầu nối áp suất và nhiệt độ cắm trực tiếp vào hệ thống thủy lực Có thể cung cấp năng lượng cho bộ ghi dữ liệu từ ổ cắm điện ở mặt sau của bộ thủy lực

Các Loại Máy Hàn Điện Trở Dòng Manual Hydraulic
DIMENSION	160 mm	200 mm	250 mm	315 mm	355 mm	500 mm	630 mm	800 mm	1000 mm	1200 mm
P/N 200-704-...	-160	-200	-250	-315	-355	-500	-630	-800	-100	-120
OPERATING RANGE, O.D.	40 - 160 mm	63 - 200 mm	(63) 75 - 250 mm	90 - 315 mm	90 - 355 mm	200 - 500 mm	315 - 630 mm	500 - 800 mm	630 - 1000 mm	630 - 1200 mm
POWER SUPPLY	230 V	230 V	230 V	230 V	230 V	400 V	400 V	400 V	400 V	400 V
FREQUENCY	50 Hz	50 Hz	50 Hz	50 Hz	50 Hz	50 Hz, 3 ph.	50 Hz, 3 ph.	50 Hz, 3 ph.	50 Hz, 3 ph.	50 Hz, 3 ph.
RATED POWER	2.65 kW	3.45 kW	3.65 kW	4.65 kW	5.40 kW	6.95 kW	11.65 kW	17.2 kW	22.1 kW	21.2 kW
OVERALL WEIGHT incl. of all components	66 kg	87 kg	109 kg	168 kg	201 kg	295 kg	448 kg	771 kg	1135 kg	1998 kg
REDUCER INSERTS	40 - 140	63 - 180	(63) 75 - 225	90 - 280	90 - 315	200 - 450	315 - 560	500 - 710	630 - 900	630 - 1000

Các Phụ Kiện
	WELDING NECK SUPPORT 200-604-160 : O.D. 160, 40 - 160 mm 200-604-200 : O.D. 200, 63 - 200 mm 200-604-250 : O.D. 250, 63 - 250 mm 200-604-315 : O.D. 315, 90 - 315 mm 200-604-355 : O.D. 355, 90 - 355 mm 200-604-501 : O.D. 500, 200 - 500 mm 200-604-631 : O.D. 630, 315 - 630 mm 200-604-801 : O.D. 800, 500 - 800 mm 200-604-100 : O.D. 1000, 710 - 1000 mm 200-604-120 : O.D. 1200, 710 - 1200 mm
	JUMPING HOT PLATE - automated heating plate remover 200-606-250 : O.D. 250 200-606-315 : O.D. 315
	SET OF ALUMINUM REDUCERS 360-250-SET : 250 (D 75 - 225) 360-315-SET : 315 (D 90 - 280) 360-355-SET : 355 (D 90 - 315) 360-500-SET : 500 (D 200 - 450) 360-630-SET : 630 (D 315 - 560) 360-800-SET : 800 (D 500 - 710) 200-000-100 : 1000 (D 630 – 1000) 200-000-120 : 1200 (D 630 – 1200)
	SET OF STEEL REDUCERS 361-258-SET : 160 (D 40 - 140) 361-259-SET : 200 (D 63 - 180) 361-260-SET : 250 (D 75 - 225) 361-261-SET : 315 (D 90 - 280) 361-262-SET : 355 (D 90 - 315)
	TRANSPORT CASE (incl. storage compartments for reducers) 200-600-088 : Transport case 160 200-600-089 : Transport case 200 200-600-090 : Transport case 250 200-600-091 : Transport case 315 200-600-100 : Transport case 355

Thông Tin Sản Phẩm
	HÜRNER WHITELINE MANUAL HYDRAULIK Operating range 160 mm - 200 mm DOWNLOAD PDF
	HÜRNER WHITELINE MANUAL HYDRAULIK Operating range 250 mm - 315 mm - 355 mm DOWNLOAD PDF
	HÜRNER WHITELINE MANUAL HYDRAULIK Operating range 500 mm - 630 mm DOWNLOAD PDF
	HÜRNER WHITELINE MANUAL HYDRAULIK Operating range 800 mm - 1000 mm - 1200 mm DOWNLOAD PDF
